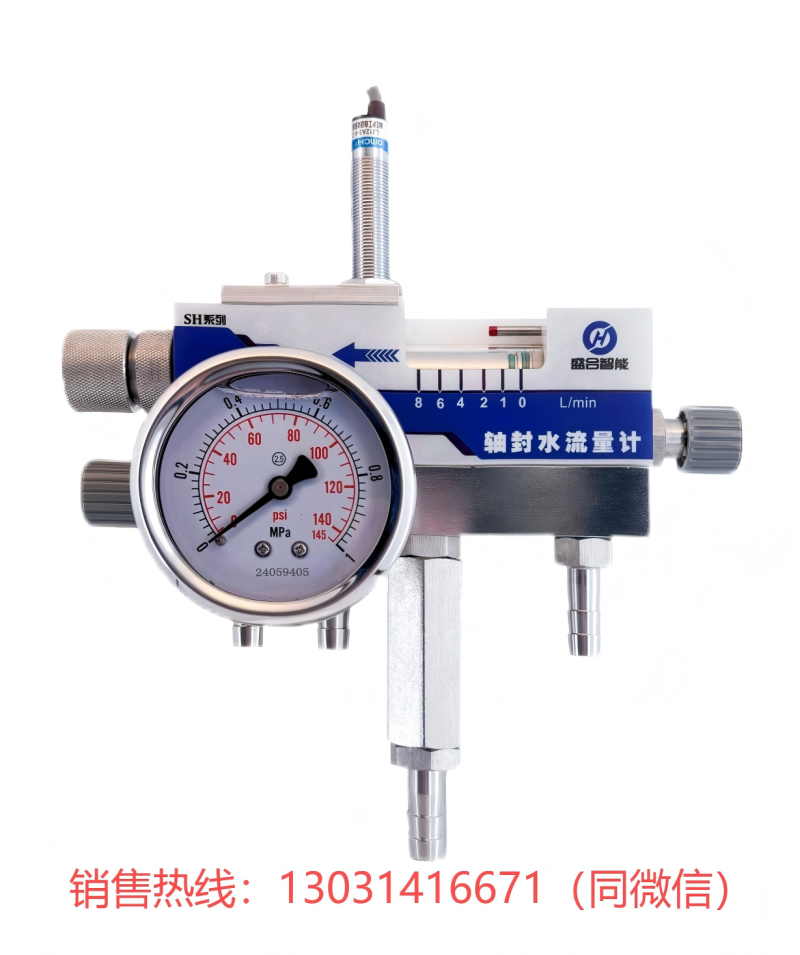

轴封水流量计是保障工业设备轴封系统稳定运行的关键监测设备，主要用于实时调节和保护冷却润滑水的流量与压力。以下结合核心功能、技术参数及选型要点进行系统说明：
一、核心功能与设计特点
双参数协同监控
流量与压力双重调节：通过内置机械式浮子流量计和压力表，同步监测冷却水的流量（范围覆盖0~15 L/min）及压力（最高25bar），确保密封面充分润滑冷却。
异常诊断功能：依据流量与压力的偏离关系直接判断故障类型，例如：
泄漏：流量↑ + 压力↓
堵塞：流量↓ + 压力↑
供水故障：流量↓ + 压力↓。
维护便捷性设计
在线清洗：无需中断水路，可直接清洗透明测量管，避免停机损失。
防堵优化：采用大截面弓形阀替代传统针阀，显著降低堵塞风险。
�� 二、关键参数与技术规格
参数类别可选配置
流量范围 0-3.0 L/min、0-6.0 L/min、0-8.0 L/min、0-15 L/min
压力表量程 10 bar、16 bar、25 bar（铝制表体）
连接方式 快拧接头（Φ12×1.5软管）、软管连接（Φ10软管）、内螺纹（G/NPT 1/4"~1/2"）
报警输出 AC 90~250V（常开/常闭）、DC 10~30V（二线制/NPN/PNP）
附件扩展 过滤器（G）、止回阀（V）
�� 三、典型应用场景
适用设备：泵（离心泵、化工泵）、搅拌器、混合机、筛网设备等带双端面机械密封或填料密封的装置。
行业覆盖：石油化工、电力、制药、造纸、水处理等需高可靠性密封的领域。
�� 四、运行状态诊断逻辑
通过联动分析流量计与压力表读数，快速定位故障：
流量异常 ↑ + 压力异常 ↓ → 密封泄漏
流量异常 ↓ + 压力异常 ↑ → 管路或密封堵塞
双参数同步 ↓ → 供水系统故障（如泵失效或阀门关闭）
此设计大幅减少人工排查时间，提升维护效率。
五、选型与安装建议
型号选择
基础型号：SHD（双机封带压力调节与压力表）。
简化型号：SHP（单机封，无压力调节旋钮）。
安装方式
落地支架（S型）：适用于地面稳固安装。
悬臂支架（B型）：节省空间，直接固定在设备侧壁。
扩展附件
高杂质水质环境必选过滤器（G），防止颗粒物损伤密封面；
防回流需求场景加装止回阀（V）。
